DX100T系列高温压力传感器

更新:2017-8-3 17:26:55      点击:
  • 产品品牌   鼎兴
  • 产品型号   DX100T
  • 产品描述

    高温压力传感器针对较高温度范围测试条件下而制造的,高温压力传感器是高温环境检测条件下的最佳选择。...

产品介绍

一、产品描述

DX100T系列高温压力传感器利用陶瓷厚膜敏感元件及蓝宝石芯体,针对较高温度范围测试条件下而制造的。它适应介质温区宽,因此拓宽了传感器的应用范围,是高温环境检测条件下的最佳选择。

DX100T是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器,陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40℃~150℃,而且具有测量的高精度、高稳定性。电气绝缘程度>2kV,输出信号强,长期稳定性好。高特性,低价格的陶瓷传感器将是压力传感器的发展方向,在欧美国家有全面替代其它类型传感器的趋势,在中国越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。

蓝宝石由单晶绝缘体元素组成,不会发生滞后、疲劳和蠕变现象;蓝宝石有着非常好的弹性和绝缘特性(1000℃以内).对温度变化不敏感,即使在高温条件下.也有着很好的工作特性;蓝宝石的抗辐射特性极强;另外,硅-蓝宝石半导体敏感元件,无p-n漂移,因此,可应用于各种复杂环境场合。

传感器由双膜片构成:钛合金测量膜片和钛合金接收膜片。印刷有异质外延性应变灵敏电桥电路的蓝宝石膜片,被熔焊在钛合金测量膜片上。被测压力传送到接收膜片上。在压力的作用下,钛合金接收膜片产生形变,该形变被硅-蓝宝石敏感元件感知后,其电桥输出会发生变化,变化的幅度与被测压力成正比。电桥电路将电桥的失衡信号,转换为电压信号输出。

二、工作原理

抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V等,可以和应变式传感器相兼容。通过激光标定,传感器具有很高的温度稳定性和时间稳定性,传感器自带温度补偿0~+70℃,并可以和绝大多数介质直接接触。

DX100T陶瓷传感器由于没有液体的传递作用无任何填充液,不会产生工艺污染。因此在食品、医药等行业有着广泛的应用,加之是干式陶瓷膜片,故不受安装方向影响,其与德国Hirschmann系列连接器配用的压力变送器被广泛地应用在各种测量压力的场合。

三、产品特点

坚固的陶瓷敏感膜片零点、满量程激光标定卓越的抗腐蚀、抗磨损性能高精度、高稳定性宽的温度工作范围体积小巧,易封装最具竞争力的价格已为众多知名企业供应OEM压力传感器压力测最范围宽(4kPa~60MPa)温度测量范宽(-65℃~+150℃)品种齐全(表压、绝压、负压)。

四、产品量程

0~100kPa

0~200kPa

0~500kPa

0~1MPa

0~2MPa

0~5MPa

0~10MPa

0~25MPa

0~40MPa

0~60MPa

0~200kPa(绝压)

0~1MPa(绝压)

五、技术参数

型号 DX100T
温度 0℃~+120℃(陶瓷芯体) 0℃~+200℃(蓝宝石芯体)
量程 200KPa……60MPa 200KPa……160MPa
零位输出 0±2mV/V 0±1mV/V
输出灵敏度 2.0~4.8mV/V 2.0~5mV/V
响应时间 6~9VDC 6~15VDC
供电 <1ms <2ms
线性 0.2~0.4%FS 0.2~0.5%FS
重复性 0.2~0.4%FS 0.2~0.5%FS
迟滞 0.2~0.4%FS 0.2~0.5%FS
输入阻抗 6KΩ~13KΩ 3KΩ~8KΩ
补偿温度 ±0.015%FS/℃ ±0.015%FS/℃
工作温度 -40℃~+120℃ -65℃~+200℃
绝缘电阻 >100MΩ/50V
绝缘强度 >500MΩ/500V
压力连接 M20×1.5,M12×1、G1/4,G1/2
电气连接 电缆或接插件引线方式
适用介质 与316不锈钢相兼容的流体
外壳保护 IP65
防爆等级 ExiallCT5

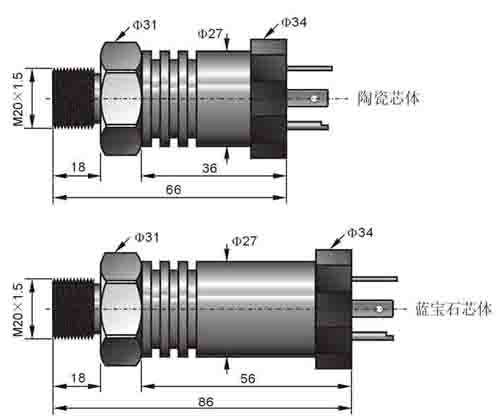

六、通用外型结构及接口

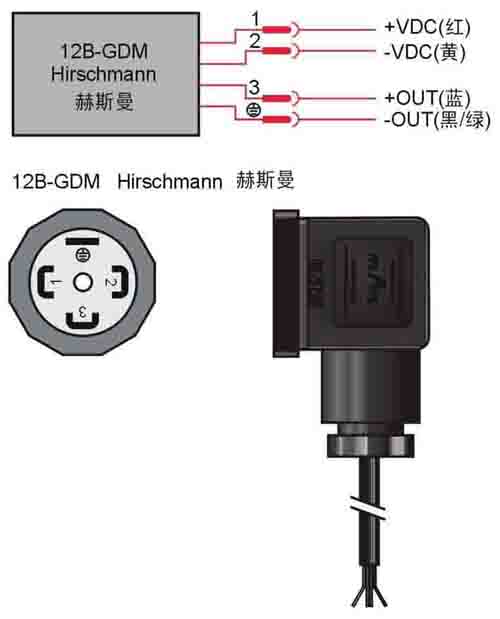

七、电气连接
