无线遥控水位控制仪-无线液位控制器

更新:2017-8-1 17:31:01      点击:
  • 产品品牌   鼎兴
  • 产品型号   DXYK
  • 产品描述

    无线遥控水位控制仪一款应用于远距离水位检测的智能仪表,能灵活设置水位的两个上、下限,远距离检测、省力节源.咨询电话:400-886-9935。 ...

产品介绍

一、 概述

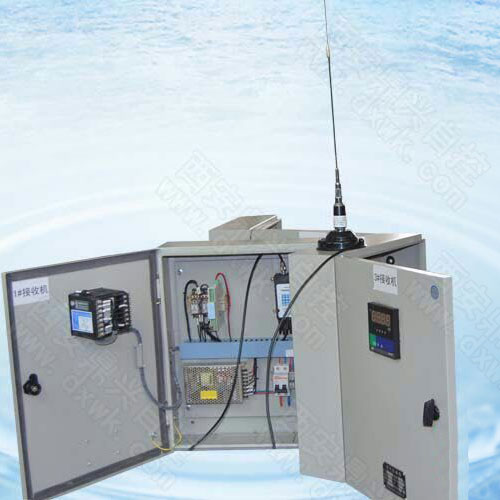

DXYK型无线遥控水位控制仪,主要是为远距离的水塔、山顶水池水位监测而设计的智能仪表,它不但可监视水位的变化,同时还可以自动控制水泵的启停。本机共分三大部分,即水深传感器、发送机与接收机(如图1),发送机装设在水塔内,接收机装在控制中心,传感器投入水中,其输出电压与水深成正比,水位越高,其输出电压越大,在时序电路的控制下,将其水深信号通过发射天线传输到控制中心的接收机,接收机在程序的控制下将水位数据显示出来,并且根据设定的水位上下限值及水位报警值, 控制水泵的开启,及时发出超限报警信号。

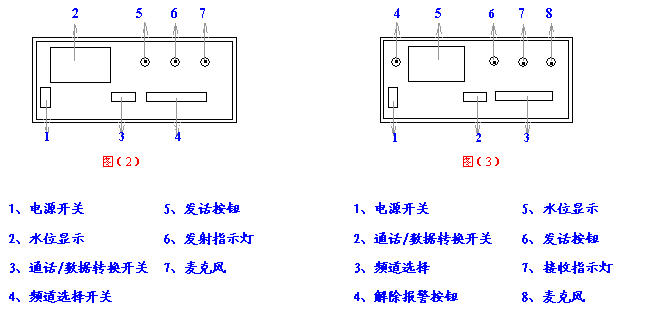

二、仪器面板描述(如图2、3)

三、主要技术指标

1、电 源 AC220V±10% 50Hz

2、测量范围 -1999 ~ 9999字

3、分 辨 率 0.01M

4、测量精度 ±0.01M

5、遥测距离 0 — 10 KM

6、环境温度 -20℃ ~ +50℃

7、相对湿度 ﹤90% 避免强腐蚀气体

8、外形尺寸 发送机 310×250×115  接收机 310×250×115

9、重量  发送机 4.6 Kg  接收机 4.6 Kg

四、 主要功能

1、显示方式:①、-1999~9999测量值显示;②、-1999~9999设定值显示;  ③、发光二极管工作状态显示。

2、输出信号: DC 0~10mA(负载能力≤750Ω)DC 4~20mA(负载能力≤500Ω)  DC 0~5V(输出能力≤250Ω)  DC 1~5V(输出能力≤250Ω)

3、控制方式:可选择1—4限控制,LED指示。控制方式为继电器ON/OFF;带回差(用户可自由设定)控制精度±1字,触点容量:AC220V/3A 、DC24V/6A阻性负载。

4、报警方式:可选择1—4限报警,LED指示。报警方式为继电器ON/OFF;;带回差(用户可自由设定)报警精度±1字,触点容量:AC220V/3A 、DC24V/6A阻性负载。

5、如上所述控制输出可以自动控制水泵起停,报警输出可以对外输出报警开关信号。

6、本机设有1—18个频道,安装时根据本地区环境,设置不同的频道,但发送机与接收机频道必须一致。

7、本机为间歇发射数据,每2分种传输一次,传输时间为1秒,每接收一组数据面板接收指示灯闪烁呈绿色。

8、一台发送机可配置多台接收机,数台接收机在不同地点监测同一水塔和水池水位。

9、标准模拟信号输出,可供微机采集记录。

五、 传感器测量原理

传感器是一种硅压阻元件,不锈钢外壳封装,头部有导压孔,内部敏感片是带有扩散硅电阻的单晶硅膜片,利用半导体的压阻效应实现 力 — 电 转换。

六、 安装与操作

(一)发送机的安装

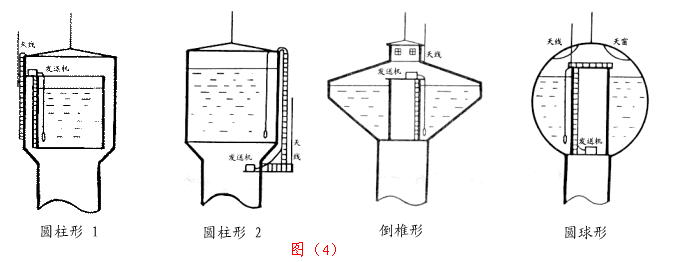

发送机在水塔内安放的位置根据水塔的不同结构而定,最好放置于冬暖夏凉处。如图4几种常见的安装示意图供参考。如果是山顶水糟,可制做一个带百页窗与防雨棚的铁皮箱如图5,将发送机放在其中。


(二)接收机的安装

1、接收机可放置在控制操作台上,装好天线及电源线。

2、将转换开关3打至“通话”位置以便与水塔人员的通话。

3、设定水位上、下限及报警水位高度,接通电源,仪器处于初始状态,等待接收2~3次数据后便进入正常工作状态。

4、一般遥测距离较近时(<2KM),接收机可使用室内拉杆天线,拉杆天线根据实际情况不一定全拉开为最好,应在同一室内不同位置测试接收效果,因此安装时应通过检查传输的声音是否清晰、数据显示是否正确来确定一个最佳位置。

5、发送机为间歇式发送数据,每两分钟传输一次,传输时间为1秒。每接收到一组数据时,面板接收指示灯8闪烁,呈绿色。表明发送机工作正常,数据显示为当前的水位数据并且保持到下一次接收新的数据为止。

6、在数值保持时,若外界干扰接收指示灯同样会闪烁,但数值仍保持不变,如果接收的数据不正确时,可将接收机的位置左右移动或调节天线长短,直到数据准确无误。

7、接收机调整完毕后,仪器位置及面板开关的状态不得随意变动。

8、冬季水塔因故停止使用时,必须将传感器沥干水收回室内保存,防止冻坏。

9、传感器出现异常,不得自行拆卸,寄回本公司处理。
