泥水界面显示控制装置

更新:2022-12-9 16:52:26      点击:
  • 产品品牌
  • 产品型号
  • 产品描述

    ...

产品介绍

一、概述:

  DNYJ型泥水界面显示控制装置,是由传感单元、智能显示控制单元两部分组成,可以精准的探测出容器中泥的高度值。

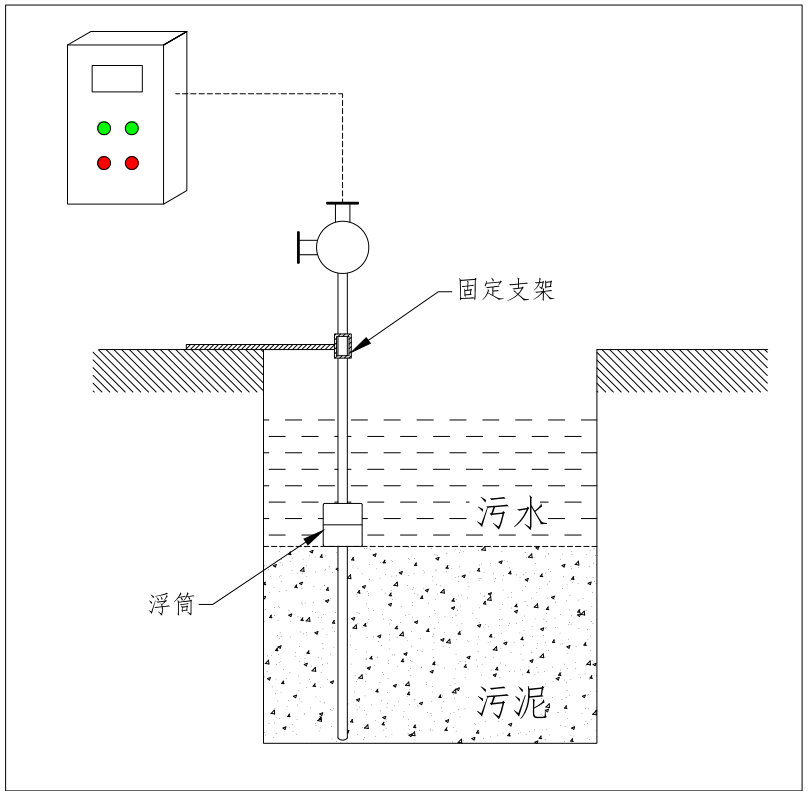

    传感单元是根据所测容器中水与泥的密度差的原理来设计,它的传感单元为一端密封的不锈钢管,管内部设置了若干支磁敏感元器件及电阻链,一端密封的不锈钢管外部设置了底部装有磁钢的不锈钢浮筒,不锈钢管的开口端装有内置端子的接线盒,工作时因为水的密度较小,不锈钢浮筒所受水的浮力小于其自身重量,所以不锈钢浮筒在水中是下沉状态,而容器中高度不断变化的泥其密度较大,不锈钢浮筒下沉至泥水临界面时,水与泥对不锈钢浮筒产生的浮力大于不锈钢浮筒的重量,于是不锈钢浮筒只能停在泥水临界面处,浮筒在自身重力及水、泥产生的浮力共同作用下,不锈钢浮筒底部贴着泥水临界面沿着不锈钢管上升或下降。浮筒移动过程中,安装于不锈钢浮筒底部的磁钢的磁场作用于不锈钢管中的磁敏感元器件,使管中与之连接的电阻链的阻值随着泥的高度的变化而变化,该阻值的数据传输到智能仪表,智能仪表将当前阻值换算成对应的泥面高度并显示出来。如果现场有需求,还可以输出泥高度节点控制信号。

二、原理:

  DXYN型水下淤泥泥位仪是根据所测的物料介质不同,其电容值不同、电容系数不同的原理设计出来的。泥水界面仪将测量到的电容值反馈给智能模块,智能模块根据所测淤泥及污水的不同深度的电容值及电容系数,经过内部设定的程序,将总电容值剥离出上部水位产生的电容值,得出当前的泥位值,然后通过智能仪表显示出来,并可测量出淤泥泥面距污水水面的距离。


三、技术参数

  1、环境温度:-20℃—80℃;

  2、相对湿度:5%-100%

  3、供电电压:DC24V,50mA

  4、输出信号:4-20mA

  5、精度:±10mm

  6、测量范围:0-10m

  7、出线口:M20×1.5(默认)
