顶装式水位标尺

更新:2017-8-4 17:56:04      点击:
  • 产品品牌   鼎兴

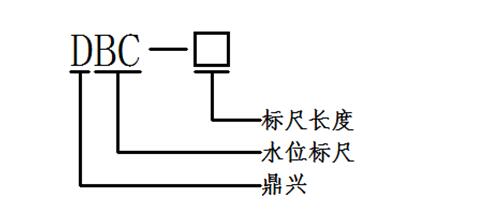

  • 产品型号   DBC
  • 产品描述

    DBC水位标尺是一种新型的水位标尺。能够远距离直接观察水位的变化情况,显示准确,故障率低,使用寿命长,安装维护简单。...

产品介绍

 DBC顶装式水位标尺是我公司针对地埋式水池,水箱等不易直接观察液位变化的密闭容器,专门研发的一种新型的水位标尺。能够远距离直接观察水位的变化情况,显示准确,故障率低,使用寿命长,安装维护简单。

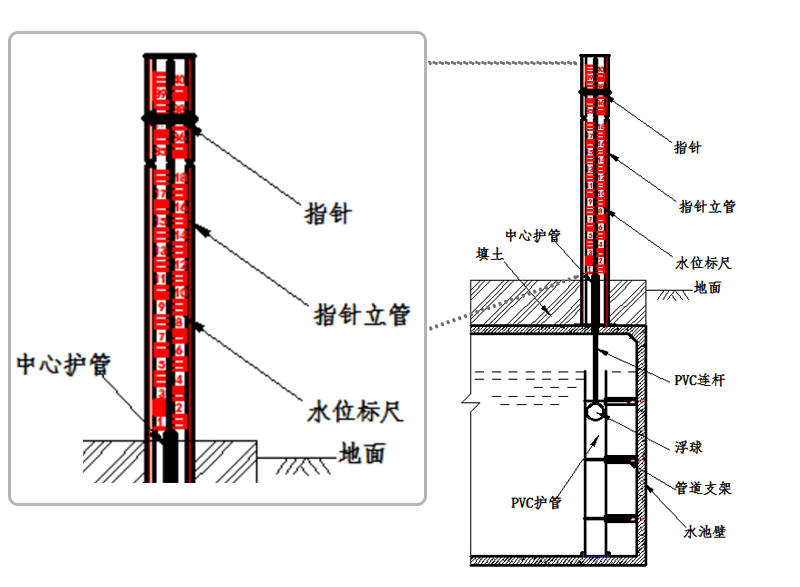

        DBC顶装式水位标尺利用PVC护管内浮球的浮力带动PVC连杆指针指示水位,水池的水在压力的作用下从PVC护管壁上的孔进入护管内部,当水位上升,浮球随着护管内水位的上升带动连杆指针上升;当水位下降时,浮球随着护管内水位的下降带动连杆指针下降,从而精确显示实时水位!


    1、DBC水位标尺无需接触水面,不用显示仪表,可直接观察水位刻度。

2、DBC水位标尺PVC护管上钻孔的面积之和,约等于PVC护管面积的四分之一,且下面孔多,上面孔少,能够快速显示当前液位。

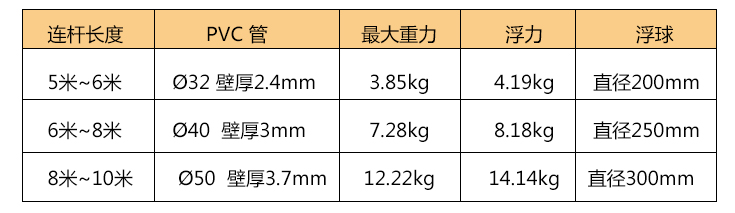

3PVC连杆顶部指针通过钢环套在指针立管上,PVC连杆底部浮球直径略小于护管内径,保证了PVC连杆的垂直,运行时能准确显示水池水位。

4、DBC水位标尺完全利用浮球的浮力带动PVC连杆指针,无需电源就能精确显示水位。

5、DBC水位标尺安装简单,维护方便,只需定期在指针立管上涂抹润滑油即可。

   1. 水位标尺的安装顺序为从下往上。先安装水池下的部分,再安装地面上的部分。

   2. 水位标尺水池下部分的安装(安装PVC连杆及其PVC护管):

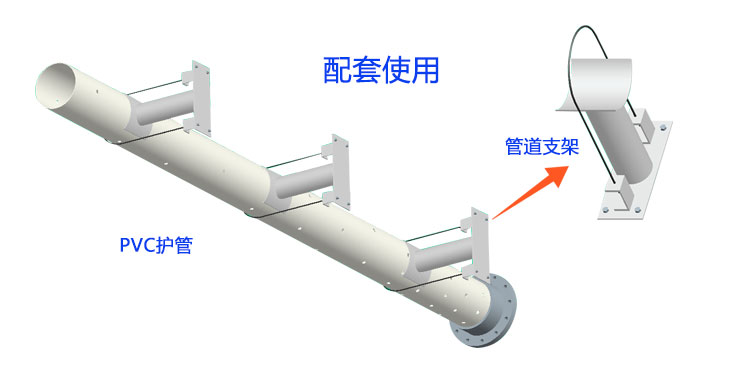

      a) 在水池侧壁上从下往上分别钻孔用膨胀螺丝固定管道支架。

      b) 将带浮球的PVC下连杆塞入PVC护管内部,并临时固定(方便后续连接PVC上连杆)。

      c) 带上PVC护管法兰的垫片,在将PVC护管贴在管道支架护板(带垫子)上,保证PVC护管垂直立在水池底部。

      d) 根据护管法兰孔尺寸在水池底部钻孔,用膨胀螺栓固定PVC护管的法兰。

      e) 用抱箍丝杆将PVC护管和管道支架连接固定,调节抱箍丝杆保证PVC护管与池底垂直。

    3.水位标尺地面部分的安装:

      a) 根据PVC护管的位置在池顶上钻一个的孔(注意封堵PVC护管防止钻孔残渣吊入护管),保证与PVC护管中心对齐。

      b) 将PVC上连杆通过卡箍连接在水位标尺的指针上,将水位标尺垂直立起来,并保证水位标尺底板中心护管与池顶孔中心对齐。

      c) 在池顶钻孔,将水位标尺底板用膨胀螺栓固定在池顶上。

      d) 用接头和胶水将上下连杆连接。待胶干了以后,松开PVC连杆与PVC护管的临时固定。

      e) 根据现场的具体情况,调节指针在连杆上的位置,留余量50mm,裁切掉多余的部分,堵上管堵。

    4. 安装完成后润滑立管。现场进行测试,调节指针和PVC连杆的连接位置,保证水池水位与显示的水位一致。测试无误后,填土固定水位标尺。



   a)立管上涂抹少量黄油,用于润滑。

b) 测试水位标尺无误后,填土固定水位标尺。

c)水位标尺因为长度过长,在现场运输和安装过程中禁止撞击指针立管。指针立管的保护措施应该在吊装固定后再拆除,保证指针立管的垂直度。
