一、原理及结构

热导式流量开关基于热式原理，在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变。两个电阻差值被用作判断流速的依据。数字显示流速，无活动部件，免维护，安装方便，一种型号适用多种管径要求。开关量连续可调，极低的压力损失，结构紧凑。LED显示开关状态，PNP/NPN输出可设定。气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的 断流监测，以及泵的空转保护。

二、技术参数

1、设定范围：

水：1…150cm/s　　　　　

油：3…300cm/s　　　　　

空气：20…2000 cm/s

2、开关输出：

设定范围：0.5%…100%量程 　　　

准确度：0.5%量程 　　　　

开关数量：1或2个可选

3、输出功能：PNP、NPN、常开或常闭可设

4、额定电流：≤300mA

5、模拟量输出：

输出类型：4…20mA模拟量输出　　　

负载：≤500Ω 流量指示：数字显示（百分比）

6、设定方式：按键设定

7、耐压范围：100bar

8、介质温度变化：4℃/s

9、响应时间：1…13s，典型值2s

10、初始化时间：约8s

11、电气保护：反相，短路，过载保护

12、防护等级：IP67

13、介质温度：-20…100℃

14、环境温度：-20…80℃

15、储存温度：-20…100℃

16、接线方式：M12接插件

17、材质：探头：不锈钢外壳：不锈钢

18、重复精度：±2%

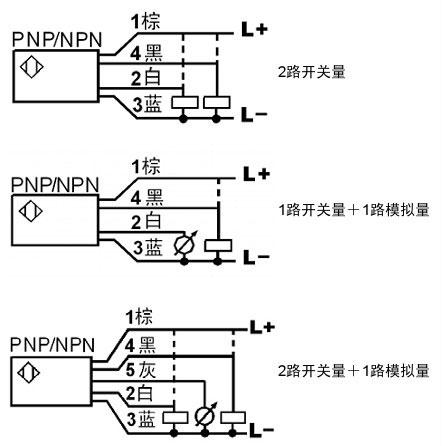

三、接线图
