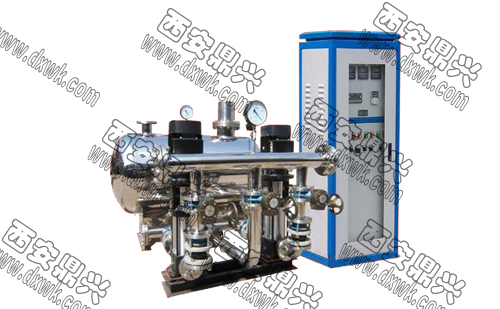

全自动管网直联式无负压变频供水设备

更新:2017-8-2 17:52:59      点击:
  • 产品品牌   鼎兴
  • 产品型号   DWZG
  • 产品描述

    ...

产品介绍

一、概述

水是人类生命之源。随着我国城市化进程的加速,城市规模的膨胀,居民小区不断增加,高楼大厦鳞次栉比,致使本来不堪重负的自来水管网更显不足; 很多城市在用水的高峰期楼房高层屡屡出现缺水的现象。目前解决该矛盾的办法之一是:建水池或设水箱,通过水泵二次加压保证供水,但是这种方法有如下显而易见的缺点:

1、工程投资大

建水池、设水箱,占地面积大,施工周期长,工程总投资大。

2、存在二次污染

原本纯净的自来水全部放入水池(或水箱)中,水池、水箱不是全封闭结构,各种空气中的粉尘、细菌及小动物极易进入水池、水箱,存在水源被污染的 后患。并且自来水在水池、水箱中存留较长的时间,易变质变味;虽然自来水中含有一定数量的余氯用于消毒,但是不能满足水质要求。被污染的水经过 加压后供给用户饮用,严重影响人体健康。

3、浪费能源

将自来水完全放入水池或水箱,原有压力全部变为零,再从零开始重新加压给水,原有能量白白浪费,这种给水方式能耗大,设备运行成本高。

4、运行不经济

加压设备选型大,运行中消耗电能较多,使用不经济。

5、安装麻烦

修建水池、设置水箱,工程量大,工序较多,工艺也复杂,一旦出现渗漏现象难以修复,后期维护也困难。

6、物业管理麻烦

大型蓄水池清洗时费时费力,且清洗时用水受到影响,管理麻烦。

无负压供水设备

二、产品优点

我公司研制开发了DWZG系列全自动无负压管网直联式供水设备,克服了水池、水箱的诸多缺点,成功的解决了高层居民用水难的问题。

它有如下独到之处:

1、不用建水池或设水箱,与自来水管网直接连接,可以充分利用自来水管网原有压力,差多少补多少,自来水压力能满足负荷要求时,设备便停止工作。 系统大部分时间在低频率下运行,耗电较少,因此节能效果显著,可达到50%以上。

2、自来水经设备加压后直接供给用户,全程密封运行,水源不易受污染,供水质量好,是环保型供水设备,采用微机变频软启动恒压控制,水压平稳, 水压质量好。

3、施工周期短,占地面积小,安装方便,工程总投资可减少60%以上,使用该设备水质没有二次污染,不需要净化设备,进一步节省了投资;因为利用 了自来水自身的压力,能耗小,节省日常的用电开支。因为没有水池和水箱,同时又节省了定期清洗消毒的费用。

4、运行成本低。由于加压泵选型较小,而且采用多泵制,在用水低峰期,一台泵足以满足用水需求。用水高峰期时,才会启动其它水泵,因此设备运行 能耗非常低。

5、物业管理方便、简单,该供水设备为数字控制全自动运行。停电停水自动停机,来电来水自动开机。

6、设备自动化程度高,具有过流、过热、缺相、缺水等多种保护功能,使用寿命长。且有一条公共供水管路与用户管网直接相通,在停电时加压泵虽停 止工作,但建筑低层用户依旧可维持供水。

无负压供水设备

三、应用范围

适用于任何自来水压力不足地区的加压供水。

1、工矿企业的生产、生活用水及各种补水系统;

2、新建住宅小区或写字楼生活用水;

3、已建好的水池,可以采用无负压供水设备与水池共用的供水方式,进一步节能;

4、对原有气压供水设备进行改造,可以充分利用原有的气压罐;

5、各种循环系统,自来水厂的中间加压泵站。

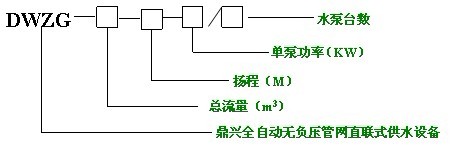

、设备型号编制说明

五、主要性能与特点

1、采用高性能变频器,配用先进的数字微机控制技术,自动化程度高,可实现恒压变量,多恒压变量,变压变量多种控制方式。系统运行平稳,安全 可靠,故障率低。

2、微机控制多台泵,可靠地实现软启动,无冲击电流,机械磨损小,可延长设备使用寿命。

3、根据用水量变化,可完成泵组的循环变频,按照先开先停的原则运行,均衡各泵的工作量,从而延长水泵寿命。

4、设备效率高,节能效果显著,设备能自动检测,自动调节用户管网水量、水压,使水泵始终运行在高效区,比气压罐式供水节电14.7%,比恒速运 行水泵节电58.2%。

5、实现微分控制时,对多路泵进行软启动调速运行,必要时切换为工频运行,具备手动操作功能,当变频器、控制器故障时,将转换开关切入“手动” 位置,人工操作面板上各泵的启停按纽,实现连续供水。

6、数字设定工作水压,并用数码显示实际工作压力,使实际工作压力与设定压力一致。

7、自来水压超低报警停机,水压恢复后自动开机运行,管网高水压报警,LED频率指示,变频器异常指示,电机故障工况指示。

8、保护功能:欠压保护、过载保护、缺相保护、失速保护、电机接地保护。

9、根据用户需要可灵活改变工作方式:1一台泵变频工作,其他泵工频工作;2夜间小流量泵定时停机;3多台泵循环变频工作。

六、设备的组成及工作原理


该设备采用微机控制变频调速实现恒压供水,其中的负压补偿系统克服了对管网的不良影响。

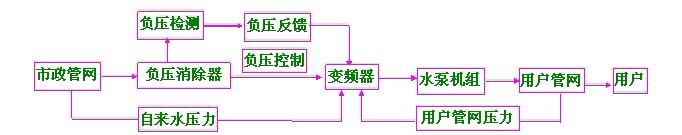

流程图如下:

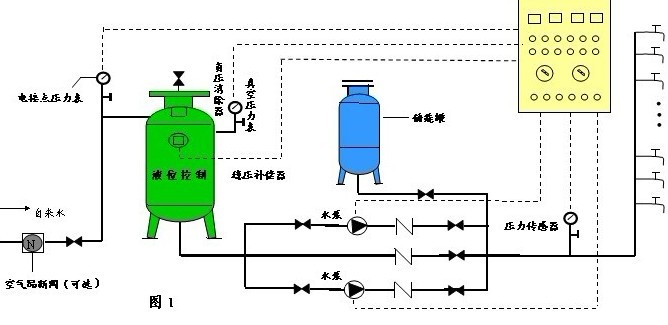

全自动无负压管网直联式供水设备系统如图1所示,系统设定某一压力值。

如果市政管网压力高于设定压力值时,压力变送器将该信号送到变频控制柜,使水泵机组处于休眠状态。自来水则可通过连通管路直接到达用户 管网实施供水。当市政管网压力下降或用户管网用水量增加时,压力传感器将用户管网压力低于设定值的信号反馈给变频控制柜中的PID控制器, 并通过其启动水泵机组,调整变频器的输出频率,调节水泵转速以保持恒压供水;如果少数泵启动尚不能满足供水要求时,变频器将控制多台泵 变频或工频运行,以达到恒压变量供水的要求。

当水泵机组的供水与自来水管网的进水保持平衡时,负压消除器使稳压补偿器与外界隔离,水泵机组可利用自来水的压力进行恒压供水。一旦平 衡破坏,负压消除器使稳压补偿器与外界相通,并通过稳压补偿器中的检测装置,采集稳压补偿器内的真空度及水位信号反馈给微机,通过微机 控制负压消除器动作,抑制负压产生,保证设备在维持正常供水的前提下不对城市管网产生任何负面影响。

当市政管网停水时,水泵机组仍可继续工作,直到稳压补偿器中的水位下降至液位的下限后自动关机,来水后又自动开机。

控制系统停电时,水泵机组停止工作,自来水可通过市政管网与用户之间的连通管进入用户管网,为低楼层用户供水,来电时机组自动开机恢复正常供水。

七、技术参数

1、电源:3相五线制,380V(±10%),50HZ(±5%);

2、供水范围:0~10000m3/h;

3、压力范围:0~2.5MPa;

4、压力调节精度:≤0.01MPa;

5、控制功率:≤550KW;

6、稳流补偿量:0.5m3~100m3;

八、环境要求

1、环境温度:-1℃~50℃,相对湿度≤90%,无水珠凝露;

2、海拔高度1000米以下,无易燃,腐蚀性气体,无油雾,无带电尘埃;

3、无强烈震动源(最大振动速度≤0.6G);

4、安装场所设有排水设施,地面无积水;

5、控制柜外壳及接地端子切实接地,接地电阻≤4Ω。

九、选型说明

DWZG型全自动无负压管网直联式供水设备是根据自来水进水量(取决于自来水管径、压力等条件),顾客用水高峰实际用水量,建筑物高度等数据来确定的,我公司提供选型参数表遵循以下原则:

1、表中的流量均按m3/h设计,设计型号为常用型号,还可以根据顾客具体情况另行设计;

2、设备的流量不包括备用泵流量,表中的水泵台数均无备用泵;

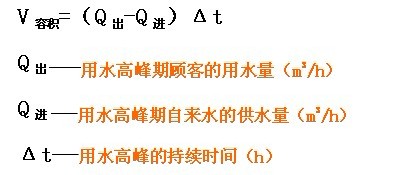

3、表中所推荐的稳压补偿器的规格是根据一般情况估算的,如果进水量不能满足用水高峰的要求,需要重新计算稳压补偿的容积,公式如下:

十、设备调试注意事项

1、管道对接设备前一定要冲洗,调试前一定要备足水源,检查液位计是否安装好。泵千万不能空载调试,否则会损坏其中部件。

2、先把电控柜内主开关合闸,再将控制电源的单极开关合上后,才能进行设备的手动和自动操作。设备处于运行状态,严禁操作“自动/手动”转换开关。

3、采用自耦降压启动的设备,严禁频繁启动、制动,否则有可能造成设备损坏。变频器和控制柜壳均要可靠接地。

4、不要带电检修与维护大功率变频器,在切断控制柜电源后,至少等5分钟,待中间电路电容放电完毕再行操作。操作者必须专业人员。要定期清理电控柜中的灰尘,保持电控柜清洁。不定期检查电控柜中的接线螺丝,确保接线可靠。

5、如果出现故障报警不能自动时,应急用水可采用手动。期间通知厂家派维修人员到现场处理,没有接受过专业培训人员请勿自行维修,否则可能出现严重后果。

十一、订货须知

1、顾客可根据我公司提供的选型样本自行选择设备型号,本产品成套供应。

2、如需要我公司代选设备型号,请提供详细的工程参数,并将数据填写在顾客工程参数表中(见附表)传真至我公司。空气隔断器为可选件,请顾客在订货时说明。

3、顾客如有特殊要求,请填写在顾客工程参数表中,本公司将按顾客要求进行设计和供货。
