附图说明

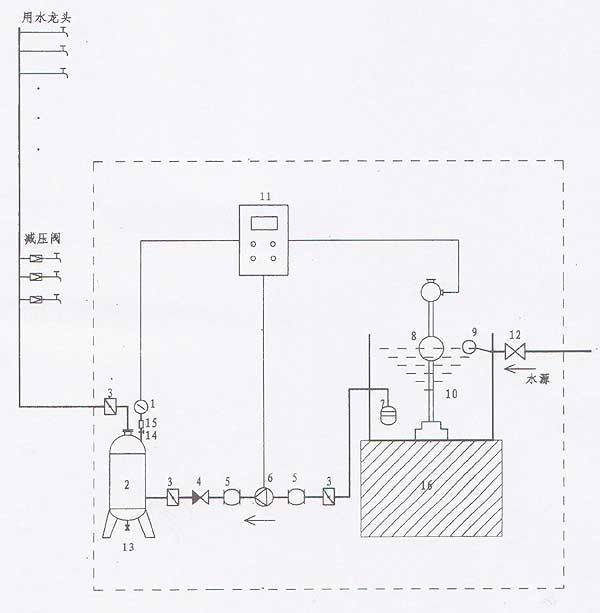

图是本实用新型高楼建筑施工自动供水装置的结构示意图。

图中，1．压力变送器  2．储压罐  3．手动蝶阀  4．止回阀  5．橡胶软接头  6．水泵  7．底阀  8．水位控制仪  9．浮球阀  10．蓄水池  11．变频控制柜  12．截止阀  13．储压罐排污阀  14表阀1 5．水压阻尼器  16．蓄水池底座

附图中，虚线框内为高楼施工供水自动控制装置。

四、实施方式

下面结合附图和具体实施方式对本实用新型进行详细说明。

本实用新型高楼建筑施工自动供水装置是一种实施例的结构，如图l所示。包括动力部分、控制部分及管阀部分。

动力部分包括储压罐(2)和水泵(6)。

控制部分由变频控制柜(11)、压力变送器(1)及水位控制仪(8)组成。

管阀部分包括连接上述各部分的管道和管道上设置的阀门。

五、各部分的作用

动力部分：储压罐(2)根据系统压力的消长自动储存压力及释放压力，水泵(6)接受变频控制柜(11)调节与控制，按其指令增压、减压、保压。

控制部分：变频控制柜(11)采集压力变送器(1)的信号及水位控制仪(8)的水位信号，并与预先设定的信号进行比较，得出偏差值，根据偏差值的大小与性质，发出增频、降频、休眠、启泵、停泵指令，对高楼建筑施32的作业面实施恒压供水。

管阀部分：连接或阻断流体系统，使各单元保持相对独立，保证高楼建筑施工用水沿规定方向流动，方便水系统维护、保养。

六、工作过程

打开水源阀门(12)，使水进入蓄水池(10)，蓄水池(10)的水位由自力式浮球阀(9)来控制，低于设定水位时，该阀自动上水，水池水位达到设定上限时，停止进水。

当水源停止供水，蓄水池(10)水位下降至用水下限时，水位控制仪(8)自动切断变频控制柜(11)二次控制回路，水泵停止抽水，使水泵(6)得到低水位保护。

1频操作：接通电源，电源指示灯亮，将转换开关旋至“工频”位置，按下启动按钮，水泵(6)开始转动，运行指示灯亮，同时水压阻尼器(1 5)将瞬间传至压力变送器(i)的正向水锤阻尼，压力变送器(1)压力指示缓慢上升，按下停止按钮，水泵(6)停止运转，同样水压阻尼器(1 5)将瞬间传至压力变送器(1)负向水锤阻尼，系统停止加压。

变频操作：接通电源，电源指示灯亮，将转换开关旋至“变频”位置。当系统用水负荷较大时，系统水压在设定压力以下，变频控制系统发出增频指令，水泵(6)加速转动，运行指示灯亮，压力变送器  (1)指示压力值不断上升；随着用水负荷不断减少，实测压力值比设定压力值大时，变频控制系统发出降频指令，水泵(6)转速减小：系统负荷很小时，维持6分钟，水泵(6)即进入休眠保压状态。

当施工作业面开启龙头数量急剧增加时，压力随即下降至设定值以下，水泵(6)又立即苏醒，增频加压，保证建筑施工作业面恒压水的供给。

用水量很小时，水泵(6)可不启动，由储压罐(2)释放压力，给作业面供水。

随着施工楼层的增高，龙头数量加大，系统压力设定值也要随之上升，为了保证建筑施工高层供水，在低楼层用水龙头的前端应加装减压阀，或在高层用水时低层用水龙头要尽量减小阀的开度，降低水头损失，保证高层施工供水a

当大楼封顶时，水压设定值被调到最大，水泵(6)全压运行。
