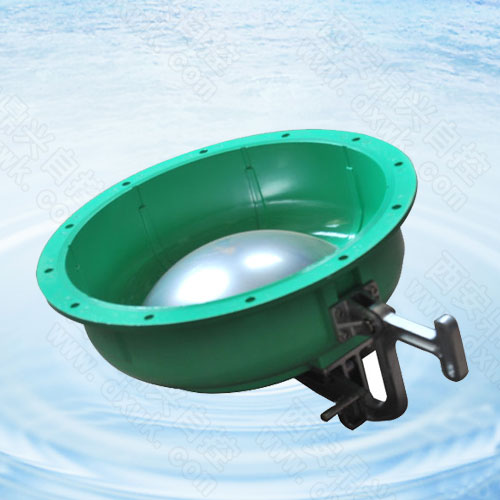

防爆超压排气活门

更新:2017-8-1 18:08:14      点击:
  • 产品品牌   鼎兴
  • 产品型号   FCS
  • 产品描述

    超压防爆排气活门用于各级防空地下室的排风口部,可直接代替由原普通防爆波活门和自动排气活门组成的排风消波系统,也可单独作超压排气活门使用。...

产品介绍

一、概述

本公司生产的超压防爆排气活门结构简单,造型美观,技术先进,功能可靠,是防护工程滤毒通风系统不可缺少的防护设备。

二、用途及特点

超压防爆排气活门主要用于防护工程的排风口,平时处于关闭状态,当需要进行滤毒通风时,工程内部必须造成并保持30-50Pa超压,此时活门的阀盖在超压作用下自动开启,以排除防毒通道内的毒气。当战时需要进行隔绝防护时,用人工将阀盖锁紧,此时活门具有防护密闭功能。

采用本装置可直接替代战时排风系统上的防爆波活门和自动排气阀门组成的排风消波系统,平时处以开启状态,便于排风;在冲击波正压作用下,阀盖自动关闭,削减90%以上的冲击波能量;本差压排气活门需通过定制大小头管道法兰连接,设备安装连接的预埋套管法兰厚度为8mm,且阀门与预埋套管的密封必须使用胶垫。

1)PS (FCS)-Dg250排风量:800m3/h,接口法兰外径450mm,高度150mm;

2)PS (FCS)-Dg300排风量:1000m3/h,接口法兰外径520mm,高度150mm;

3) 漏气量:正面超压100Pa时,漏气量不大于0.5升/分钟。

三、主要技术参数

1、工作状态抗冲击波:正压力(0.3Mpa-0.6Mpa )、负压:0.03Mpa;

2、消波率:>90%;

3、局部阻力系数:<3;

4、漏气量:正面超压10毫米水柱时,瀚气量不于0.5升/分;

5、耐腐性良好。

四、外形及安装尺寸

型号 D D1 D2 A H L1 L2 S 重量
FSC/FCH250 250 460 290 465 590 由土建 150 6 14
FSC/FCH300 300 520 370 488 660 设计确定 150 8 18

五、主要功能

本超压防爆排气活门用于各级防空地下室的排风口部,可直接代替由原普通防爆波活门和自动排气活门组成的排风消波系统,也可单独作超压排气活门使用。

并具有两种功能:借其内外空气压差自动启闭活门以保证工程内部的通风良好;当冲击波到来时,活门瞬间自动关闭,起到防爆作用。

六、施工安装要点

1、土建施工时应按图中尺寸将穿墙管位置固定正确,穿墙管要求水平、上下两个螺丝孔心连线与地面垂直,并与周围钢筋焊牢。

2、安装后应使杠杆成铅垂状态,当阀盖打开到最大位置时,其外侧应均匀靠在限位圈上。

3、安装后阀盖应开关灵活,重锤应根据工程设计超压值放在在杠杆圆长孔的相应凹槽上。
