DX110型风差压传感器

更新:2017-8-3 17:47:17      点击:
  • 产品品牌   鼎兴
  • 产品型号   DX110
  • 产品描述

    风差压传感器采用硅压力传感器组装而成,广泛应用于风压控制领域。...

产品介绍

一、产品特点

DX110型风差压传感器采用硅压力传感器组装而成,外壳为铝合金结构。两个压力接口配有M10螺纹,可直接安装在仪表机箱上或通过引压管连接。产品有毫伏、标准电压、电流、频率信号等可供选择,安装使用方便,广泛应用于锅炉送风、井下通风等电力、煤炭行业的风压控制领域。

二、技术参数

量程 -100KPa……0~1KPa……100KPa
零位输出 V0≤±3mV
满量程输出 VFS=100mV±25%、VFS=50mV±30% 、VFS=10mV±30%
过载能力 150%
供电 恒流源:1~4mA;恒压:6~9VDC
线性 <±0.1%FS
重复性 <±0.05%FS
迟滞 <±0.05%FS
输入阻抗 0.6~6KΩ
补偿温度 -10℃~+70℃
工作温度 -40℃~+85℃
绝缘电阻 >100MΩ/50V
绝缘强度 >500MΩ/500V
压力连接 带M10螺纹的宝塔头
电气连接 电缆或接插件引线方式
适用介质 与316不锈钢相兼容的流体
外壳保护 IP65
防爆等级 ExiallCT5

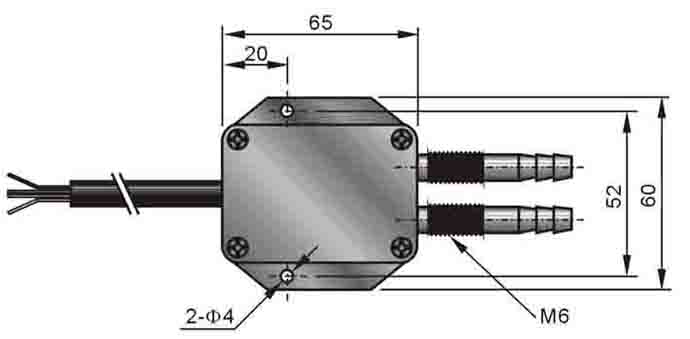

三、通用外型结构及接口类型

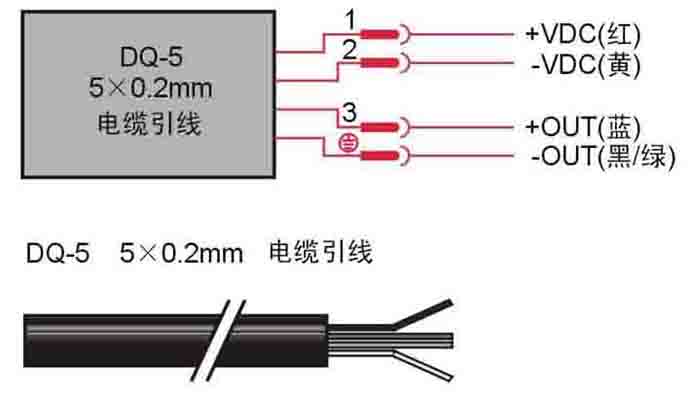

四、电气连接

五、应用范围
