浮子式流量开关LKF-01系列

更新:2017-8-3 17:59:45      点击:
  • 产品品牌   鼎兴
  • 产品型号   LKF-01
  • 产品描述

    浮子式流量开关是机械式的,极小的压力损失,良好的重复性,气液两用型。...

产品介绍

一、概述

机械式流量开关,采用浮子式结构,当流量达到预制值时,机械结构触发磁性开关。

极小的压力损失,良好的重复性,抗污能力。控制器触点为铑,性能可靠,寿命长达 106,并在外壳上采用了磁屏蔽。适用于较小管径。开关值由客户给出,出厂时固定(可小范围调节)。

气液两用型,工业自动化/机械设备/空气压缩工业/制冷及空调,适用于直径≤25mm的管道。

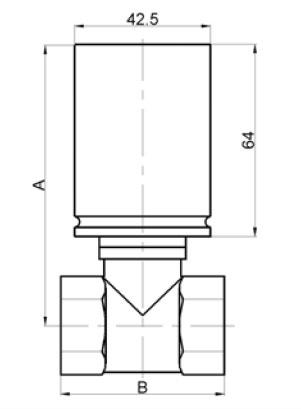

二、尺寸图

三、技术参数

设定范围:详见下表(出厂设定)

重 复 性:±2.5%总量程

接线方式:直接附线

输  出:常开:250VDC,1A 25W

     常闭:250VDC,1A 25W
     常开+常闭100VDC,0.25A 2.5W

耐  压:2Mpa

压力损失:0.005Mpa

环境温度:0~55℃

介质温度:0~120℃

防护等级:IP55

材  料:主 体:黄铜/不锈钢

     过程连接:黄铜/不锈钢

外  壳:铝(阳极氧化、黑色)

四、安装图

注:

安装要求外壳上箭头与介质流向一致,控制器应垂直安装于水平管道上。

五、接线图


六、适合介质


七、参数表

(流量范围确定后,其数值作为后缀加在型号后并用斜杠隔开)

 管径(DN)  接口螺纹  型 号  压力(Mpa)  流量范围 L/min(出厂设定)  尺寸(A)  尺寸(B)  重量(kg)
 15  1/2”管螺纹  LKF-01/15  2  1~25  82  45  0.35
 20  3/4”管螺纹  LKF-01/20  2  1~25  85  55
 25  1”管螺纹  LKF-01/25  2  1~25  90  67

注:以上参数是将开关垂直安装于水平管路,以20℃水为介质测试得出的。
