变频控制柜

更新:2017-8-3 17:45:36      点击:
  • 产品品牌   鼎兴
  • 产品型号   DX
  • 产品描述

    变频控制柜主要用于接收液位控制仪输出的高低水位控制信号,其控制形式有全压起动、降压起动、软起动、变频控制等。...

产品介绍

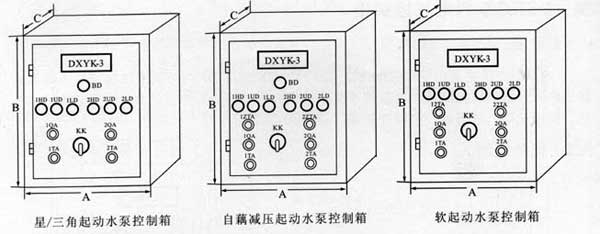

一、产品用途

本系列产品主要用于接收DXYK、DGYK、DXYW、DFYK系列液位控制仪(器)所输出的高、低水位控制信号,控制液泵电动机的自动开起与停止,其控制形式有全压起动、降压起动、软起动、变频控制等。

二、型号编制

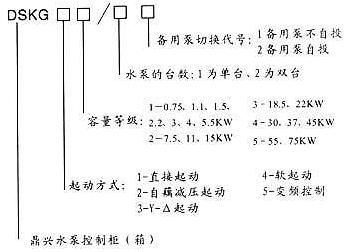

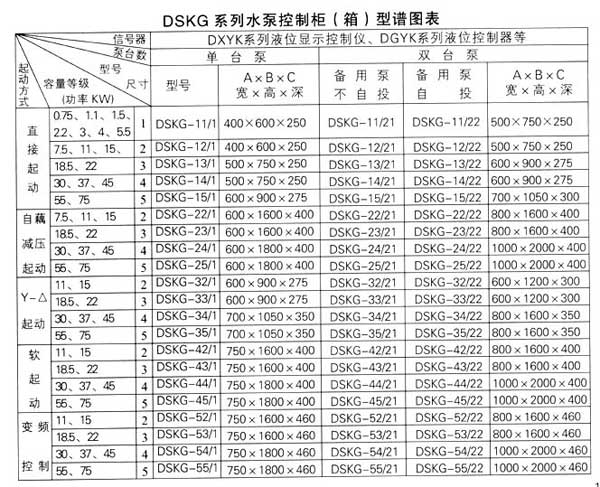

三、技术性能

1、电源电压:AC380V、50Hzo

2、控制对象:不大于320千瓦的三相异步电机。

3、在下列情况下能可靠工作:①海拔高度不超过1000米。②周围环境温度不大于45℃,不低于-30℃。空气相对湿度不大于85%(20℃士5℃)。④在无爆炸危险的介质中,且无导电尘埃及腐蚀性气体。

四、调试与使用方法

本系列控制柜(箱)控制回路中,既设自动控制亦有手动控制,还具备过流、过压、欠压、缺相保护及事故报苦功能,本产品使用前,必须按电气原理图复核后接线,按照电动机实际要求调整相应元件设定值,然后起动。

1、自动操作:接通电源,电源指示灯亮,将转换开关转至“自动”位置,检查控制柜(箱)所控制的电机是否按液位控制仪的指令动作。当液位达到控制液位时,对应液位指示灯发光,相应的限位控制继电器常开触点自动闭合,二次控制回路自动接通,电机起动,同时运行指示灯亮。当水位达到停止水位时,对应的指示灯发光,液位测控仪的对应限位控制继电器常闭触点断开,二次控制回路开路,电机停止工作,运行指示灯熄灭。

2、手动操作:接通电源,电源指示灯亮,将转换开关转至“手动”位置,按下起动按钮,电机开始运转,运行指示灯亮,按下”停止”按钮,电机停止运转,其运行指示灯熄灭。

3、不论采用何种控制方式,当达到极限水位时,其超限水位信号触点接通,二次控制回路失电,使电机停止运转,并发出声光报苦信号。在电机运行过程中如有事故出现,事故指示灯亮,电铃自动报苦,这时,按下停止按钮,迫使电机停止工作。

五、订货须知

1、所订产品的型号、规格,配用液位显控仪的型号、规格、控制方式。

2、所配电动机的型号、功率、额定电流及台数,指示灯设置要求,仪表显示要求。

3、如摇非标电力传动控制柜(箱),订货时可共同协商确定。

六、DXYK、DGYK、DXYW、DFYK系列液位控制器电气安装图集

1、电气安装图集简介

DXYK、DGYK、DXYW、DFYK系列液位控制器,安装在水泵的电气控制柜上显示控制液位,具有超高、超低水位报警功能;其输出触点接到柜内二次控制回路中,可根据液位的高低自动起停水泵。液位传感器可用于清水、污水、热水(常压100)的液位信号检测,检测方法与被测液体的导电系数、污浊程度无关,可靠性高;并可以任意设定。时调整液位的测控点,安装调整极为方便。本图集设计了九种液位控制方案,供设计施工人员参考、选用。

2、液位控制方式

a、供水型:低水位开泵,高水位停泵。

b、排水型:高水位开泵,低水位停泵。

c、联锁型:当其它水泵与消防水泵共用水池时,须设消防联锁;群体建筑多个水箱的水位联锁控制。

3、水泵工作方式

a、单台泵液位控制。

b、两台泵,一台工作、一台备用的液位控制。

c、使用PLC与变频器,实现多台水泵联动,完成水位测控或保证水压恒定。

、供水型:当水位降到传感器的下限时,继电器Jx动作,14、15点接通,供水泵起动。直至水位达到上限时,继电器Js动作,12、13点断开,水泵停止运行。

②、排水型:当水位升至传感器的上限时,Js动作,排水泵起动。直至水位降至下限,Jx动作,水泵停止运行。

③、联锁型:即生产、生活用水受消防蓄水池水位的限制,联锁型工作方式同供水型,只要将蓄水池的水位控制仪的下限15、16两点串入自动控制回路,可使生产、生活水水泵在蓄水池水位高于下限时允许起动,在水位低于蓄水池下限进禁止起动。
