DX1200型差压变送器

更新：2017-8-3 17:37:05 点击：

产品品牌鼎兴
产品型号 DX1200
产品描述
差压变送器增加了三位半LED现场压力显示，差压变送器具有良好的特性。...

产品介绍

一、产品描述

DX1200型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油，被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与专用放大电路相连接，利用半导体材料的压阻效应实现差压与电信号的转换，适用于石化、水文、电力等管道流体压差、水位差的测量。特点是体积小、重量轻、安装方便。

二、技术指标

测量范围	0～0.01…5MPa
输出形式	4～20mADC(2线)，0～5VDC（3线或4线），0～10mADC（3线或4线）
精确度	≤±0.25%FS（典型）；≤±0.5%FS（最大）；
年稳定性	≤±0.1%FS（典型）；≤±0.2%FS（最大）；
过载能力	150%
供电电压	12～28VDC(典型：24VDC)
补偿温度	-20℃～+70℃
工作温度	-40℃～+85℃
绝缘电阻	>100MΩ/50V
绝缘强度	>500MΩ/500V

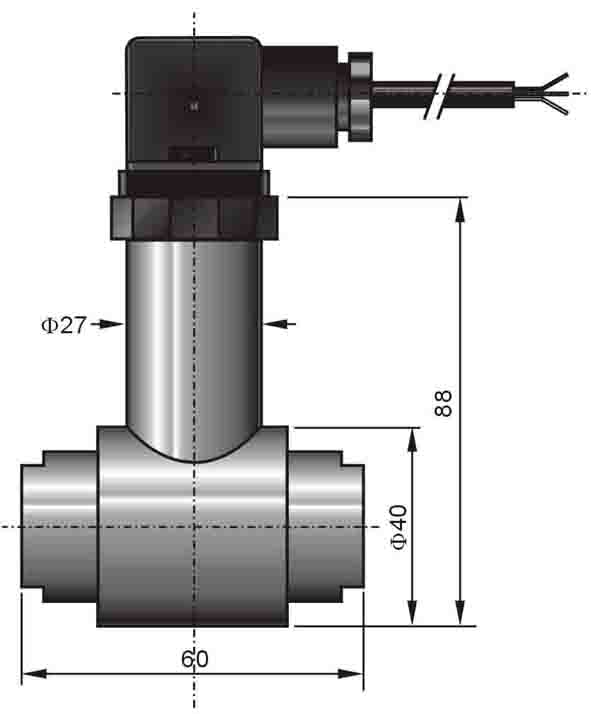

压力连接	M20×1.5，M12×1，G1/4，G1/2，（内螺纹）

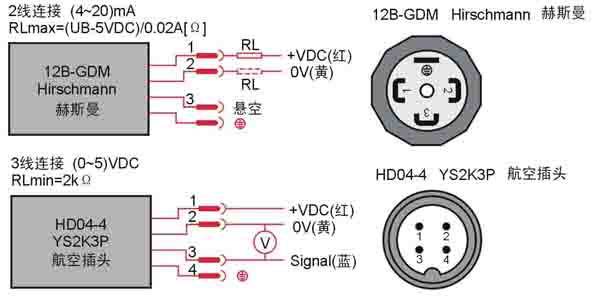

电气连接	赫斯曼插头或电缆线
外壳保护	IP65
防爆等级	ExiallCT5
使用介质	与316不锈钢相兼容的流体
