电动阀门控制器硬件控制系统包括哪些部分

2012-10-22 14:49:08      点击:
电动阀门控制器信号输入部分

在选择模数转换器的时候,我们通常要选择价格比较便宜,而且生产面大量多的,同时它的性能指标要适合LM358M芯片。

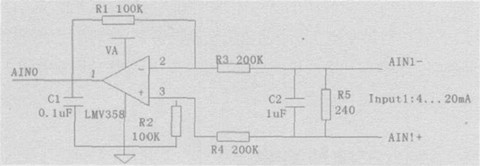

阀门控制器电路如下图所示。

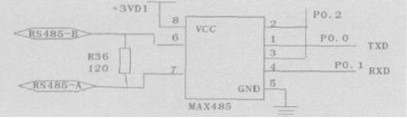

电动阀门控制器通讯部分

为了完成工业现场远程控制和组网的需要, 系统支持RS485通讯方式。电平转换芯片采用MAX485。实际工作时, 可以与上位机进行远程通讯, 进行运行方式设定并监控运行状态.

如图所示。

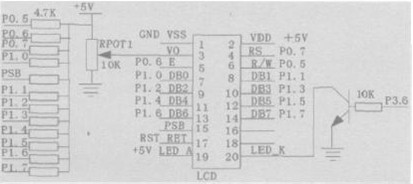

电动阀门控制器显示部分

电动阀门控制器的液晶显示部分设计采用128*64的图形点阵液晶显示模块MCG12864-1。点阵为128*64, 外形尺寸93*70*10mm,视窗尺寸70.7*38.8mm,能显示各种字符和图形。可与CPU直接接口,具有8位标准数据总线,逻辑工作电压5V。由于C8051F005的引脚电压为3.3V, 因此要接上拉电阻。

如图所示。
