西安鼎兴自控工程有限公司提醒:高楼建筑施工自动供水装置各部分的作用有哪些?

       高楼建筑施工自动供水装置各部分的作用如下:

动力部分:储压罐(2)根据系统压力的消长自动储存压力及释放压力,水泵(6)接受变频控制柜(11)调节与控制,按其指令增压、减压、保压。

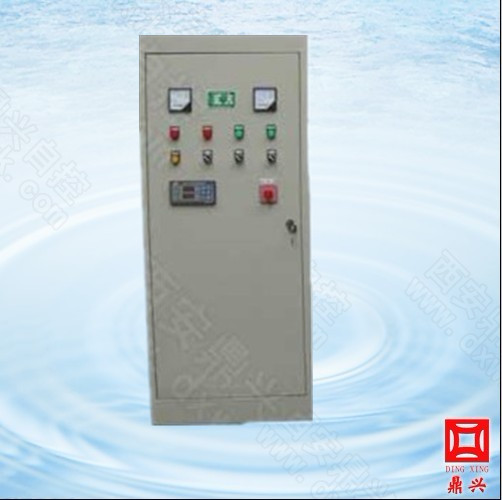

控制部分:变频控制柜(11)采集压力变送器(1)的信号及水位控制仪(8)的水位信号,并与预先设定的信号进行比较,得出偏差值,根据偏差值的大小与性质,发出增频、降频、休眠、启泵、停泵指令,对高楼建筑施32的作业面实施恒压供水。
管阀部分:连接或阻断流体系统,使各单元保持相对独立,保证高楼建筑施工用水沿规定方向流动,方便水系统维护、保养。
本实用新型高楼建筑施工自动供水装置的工作过程:
  打开水源阀门(12),使水进入蓄水池(10),蓄水池(10)的水位由自力式浮球阀(9)来控制,低于设定水位时,该阀自动上水,水池水位达到设定上限时,停止进水。
  当水源停止供水,蓄水池(10)水位下降至用水下限时,水位控制仪(8)自动切断变频控制柜(11)二次控制回路,水泵停止抽水,使水泵(6)得到低水位保护。
  1频操作:接通电源,电源指示灯亮,将转换开关旋至“工频”位置,按下启动按钮,水泵(6)开始转动,运行指示灯亮,同时水压阻尼器(1 5)将瞬间传至压力变送器(i)的正向水锤阻尼,压力变送器(1)压力指示缓慢上升,按下停止按钮,水泵(6)停止运转,同样水压阻尼器(1 5)将瞬间传至压力变送器(1)负向水锤阻尼,系统停止加压。
  变频操作:接通电源,电源指示灯亮,将转换开关旋至“变频”位置。当系统用水负荷较大时,系统水压在设定压力以下,变频控制系统发出增频指令,水泵(6)加速转动,运行指示灯亮,压力变送器  (1)指示压力值不断上升;随着用水负荷不断减少,实测压力值比设定压力值大时,变频控制系统发出降频指令,水泵(6)转速减小:系统负荷很小时,维持6分钟,水泵(6)即进入休眠保压状态。
  当施工作业面开启龙头数量急剧增加时,压力随即下降至设定值以下,水泵(6)又立即苏醒,增频加压,保证建筑施工作业面恒压水的供给。
  用水量很小时,水泵(6)可不启动,由储压罐(2)释放压力,给作业面供水。
  随着施工楼层的增高,龙头数量加大,系统压力设定值也要随之上升,为了保证建筑施工高层供水,在低楼层用水龙头的前端应加装减压阀,或在高层用水时低层用水龙头要尽量减小阀的开度,降低水头损失,保证高层施工供水。当大楼封顶时,水压设定值被调到最大,水泵(6)全压运行。
