DXYC-611标配智能压差控制器

使用安装说明

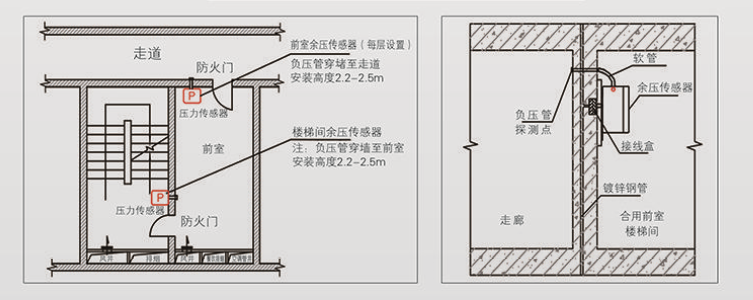

　　安装位置说明：

　　1、对于前室、封闭避难层，由于余压控制区域为多个上下不贯通的空间,需要在每层前室设余压传感器,余压传感器的探测点设于前室,余压设定值为25-30pa，当系统控制区域超压时,系统联动控制泄压阀执行器,根据实际余压值与设定值的差异调节泄压阀，以保证前室正压为设定值。

　　2、对于楼梯间,由于余压控制区域为一个空间且上下贯通,余压传感器仅在整个建筑楼梯间高度的1/3处安装一个，余压传感器的探测点一侧设于楼梯间，另一侧设于走道，余压设定值为40-50pa，当系统控制区域超压时,系统联动控制泄压阀执行器,根据实际余压值与设定值的差异调节泄压阀，以保证前室正压为设定值。

　　安装方法：

　　(1)压差传感器墙上打孔固定胶粒，压力传感器挂装或使用螺丝钉固定;

　　(2)压差传感器设置在前室时，测量前室与走廊压差，压差传感器长管嘴(-)接气管，气管另一端接入相应走廊，走廊岀管位置接气管座，同时螺钉固定好气管座，压差传感器短管嘴(+)不需接管，悬空;

　　(3)压差传感器设置在楼梯间时，测量前窒与前室压差,压差传感器长管(-)接气管，气管另一端接入相应合用前室,合用前室出管位置接气管座，同时螺钉固定好气管座，压差传感器短管嘴(+)不需接管，悬空。

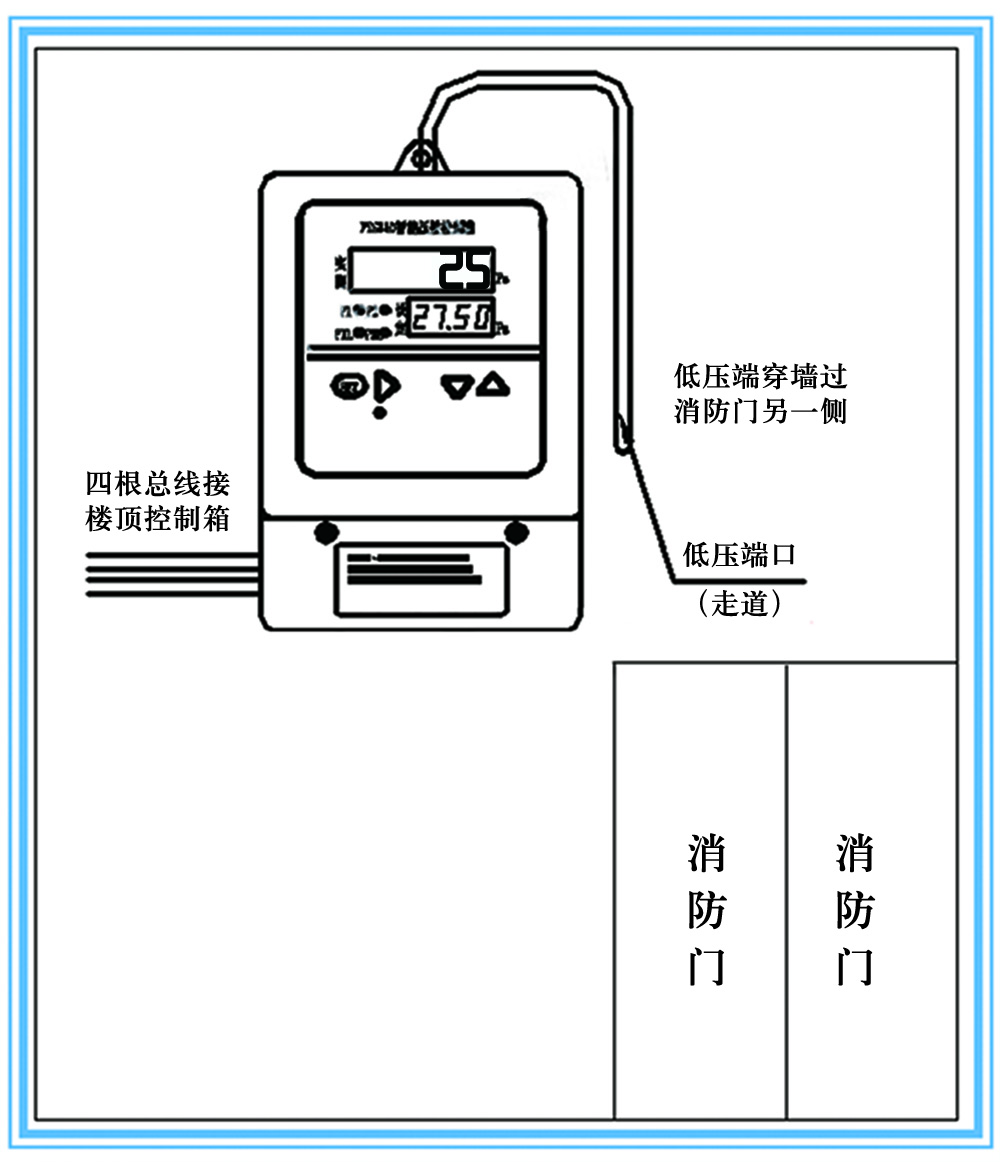

　　接线图:

　　产品特点：

　　1、精密款采用进口压力测控元件，精度高、稳定可靠;

　　2、采用四位显示器件，压力值、设定值直观可视;

　　3、系统采用四线制，安装及接线方便。
