用途:
BFC型控制器是在原有控制器基础上,根据自动控制系统对电动阀门控制要求而开发生产的一种新型产品。该产品除保留原有控制器的全部功能外,新增加了带PLC计算机接口。在自控系统中计算机、PLC或自动化仪表(以下统称PLC)可通过此接口得到电动阀门的工作状态(无源触点)信号、电动阀门的阀位开度(4-20mA)电流信号,也可以通过这个接口发出“开阀”“关阀”(无源触点)信号,控制电动阀门的运动。由于PLC接口的加入,使含有电动阀门的自控系统提高了通用性、可靠性和抗干扰能力。
特点:
1.开度数字显示,零点满度自动设定。阀开、阀关、现场/远控、力矩/保护LED显示。
2.按键音提示;开、关向出力矩保护及事故(电机过电流、电机过热、堵转等)保护声光报警(带消音功能)。
3.开、关向工作过程闪光提示。
4.电源相序自动逻辑校正。
5.上位控制装置可透过PLC接口,以位式控制电动阀门的开与关。
6.外形及安装尺寸、外电路接线与前期产品完全兼容利于老用户产品更新换代。
型号控制电流(A)
型号: BFC--1 电流范围(A): I<1
BFC--2 I<5
BFC--3I I<10
BFC-4 I<15
主要技术特性:
1.电源电压:220V/50Hz 单相
380V/50Hz 三相四线
2.输入信号:位式 (无源触点)
1=ON;0=OFF
3.控制电流:见表
4.输出:4 -20mA阀门位置电流精度1%,负载能力600Ω
5.工作环境:
● 环境温度:-10~+40℃
相对湿度:≤80%(20±5℃)
● 周围不含有强腐蚀性、易燃易爆介质
6.外型尺寸如图:屏装开孔尺寸:152+1mm×76+1mm
安装与调整:
●原则:
1.安装人员必须持有电工安全操作证,按有关规范安装。
2.机箱内部有高压,务必接妥PE保护接地端,非专业人员请勿带电拆拆卸机箱。
●安装:
1.首先必须保证电动装置机械部分已经调试完并且能正常工作。 有关电动装置机械部分的调试请见相关使用说明书。
2.将您选购的控制器按图将其安装固定好。

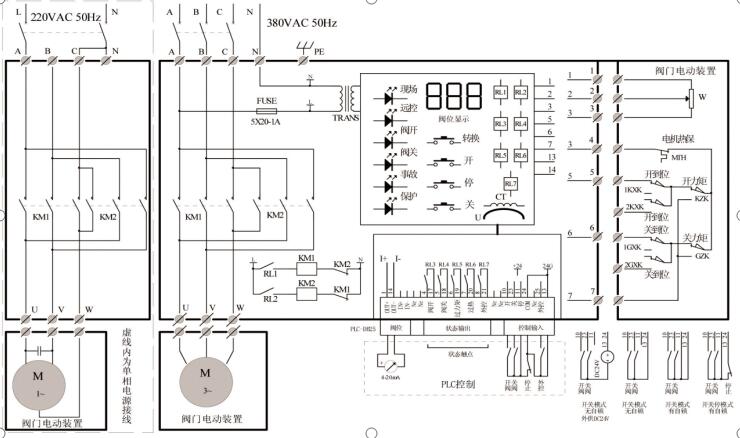

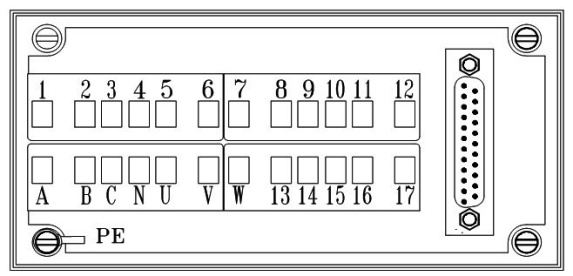

3.用电缆按参照本说明书所附电原理图将控制器端子和电动装置的端子连接起来。
4.把三相电源分别接到A、B、C、N端子上。
5.确认接线无误后,接通电源,检查控制器是否设置在“现场”状态。如果不是请按动转换将控制器设置为“现场”状态。用手轮将电动阀门开启至约50%开度。
6.控制器具有电源相序自动逻辑校正功能。控制器初次通电时按动开阀按键电动装置运行有两种可能:一种可能是按正确方向运行,阀开指示灯闪亮,电动装置开向运行直至全开位置停止,阀开指示灯常亮。开度显示自动设定为100%。按动关阀按键电动装置关向运行,阀关指示灯闪亮,电动装置关向运行直至全关位置停止,阀关指示灯常亮,开度显示自动设定为0%。另一种可能是按错误方向运行,虽然阀开指示灯闪亮,但是电动装置关向运行直至全关位置停止,阀关指示灯常亮,开度显示自动设定为0%。此时控制器自动逻辑校正电源相序3秒钟后电动装置将自动向开向运行阀开指示灯闪亮,电动装置开向运行直至全开位置停止,阀开指示灯常亮。开度显示自动设定为100%。控制器初次通电时按动关阀按键电动装置运转过程同上只是运行方向相反。至此控制器与电动装置的安装调试完毕。逻辑相序校正功能只能用在调试过程中,如果相应的阀门很重要建议人工调整相序!
7.电动装置在开向或关向运行中,按动停按键电动装置将停止在此及时位置。在电动装置静止状态时按动此键为消音。
8.按动转换将控制器设置为“远控”工作状态或PLC通过PLC接口置控制器为外控,检查外控状态的工作(必须是无源接点28V AC /100mA)。
9.每台控制器配电应配备一台空气开关。
10.电装厂家的控制电路不尽相同,但是在本控制器中通过端子接线的不同组合均可(订货说明)得到解决。

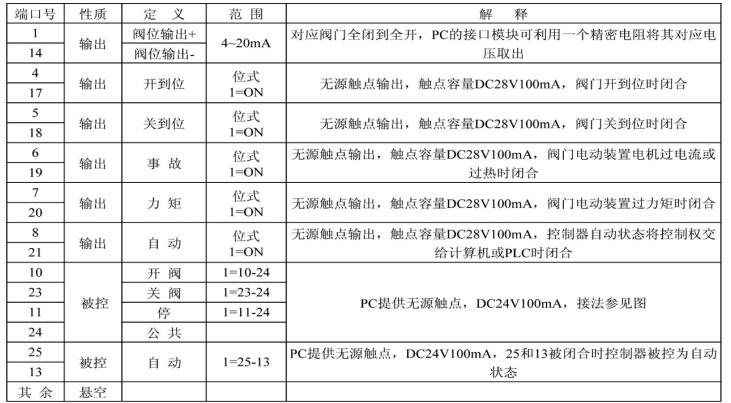

PLC标准接口:
