DXYC旁通控制器标配-西安鼎兴自控工程有限公司

DXYC旁通控制器标配

更新:2019-11-12 10:05:09      点击:
  • 产品品牌   鼎兴
  • 产品型号   DXYC
  • 产品描述

    DXYC旁通控制器为我司生产专门与我们差压控制配套控制箱,控制箱与压差控制器配合使用,主要用于楼宇的楼梯间/前室、前室/走廊消防门两侧压差控制。...

产品介绍

  DXYC旁通控制器标配

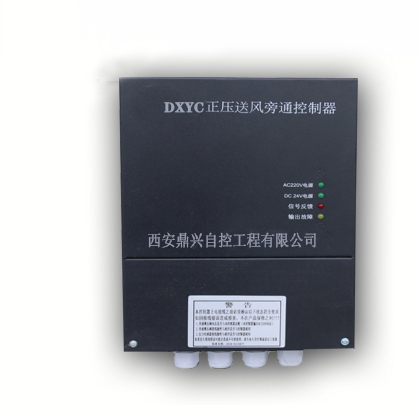

      DXYC旁通控制器:

    DXYC旁通控制器为我司生产专门与我们差压控制配套控制箱,DXYC控制箱与压差控制器配合使用,主要用于楼宇的楼梯间/前室、前室/走廊消防门两侧压差控制。

  通过压差控制器测量消防门两侧的压差变化,来控制通风管道的旁通泄压阀(对开多页调节阀)的打开和关闭,对消防门两侧的压差进行控制,在楼宇着火时,使老人及小孩能比较轻松打开消防门逃生的同时烟雾不会倒灌进前室和楼梯间。

  余压传感器的安装位置:

  1、对于前室、封闭避难层,由于余压控制区域为多个上下不贯通的空间,需要在每层前室设余压传感器,余压传感器的探测点设于前室,余压设定值为25-30pa,当系统控制区域超压时,系统联动控制泄压阀执行器,根据实际余压值与设定值的差异调节泄压阀,以保证前室正压为设定值。



  2、对于楼梯间,由于余压控制区域为一个空间且上下贯通,余压传感器仅在整个建筑楼梯间高度的1/3处安装一个,余压传感器的探测点一侧设于楼梯间,另一侧设于走道,余压设定值为40-50pa,当系统控制区域超压时,系统联动控制泄压阀执行器,根据实际余压值与设定值的差异调节泄压阀,以保证前室正压为设定值。

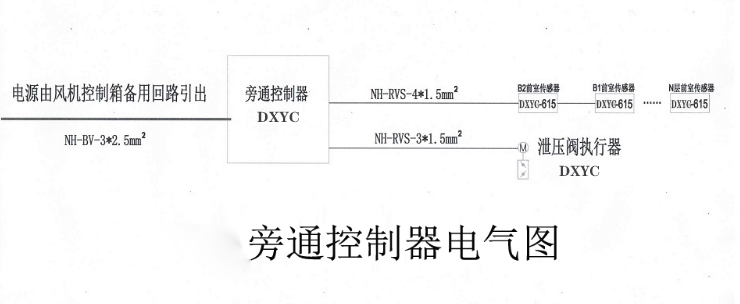

  DXYC旁通控制器接线图:

  产品特点:

  1、常规220VAC供电(24VDC供电需提前说明);

  2、带两路DC24V直流电源,供压差控制器用电;

  3、压差控制器感应消防门两侧压差大小变化,通过控制箱控制旁通泄压阀的打开和关闭;

  4、旁通泄压阀关闭端口触点最大过电流220VAC/5A或24VDC/5A;

  5、控制电箱有普通型级防水型,可满足不同客户室内安装或室外安装的需要。
