一、产品概述：

　　DXWY-3型互联网水位显示控制器是借助现有互联网网络，通过网线或者光纤进行液位数据传输的方式，它分内网数据传输与外网数据传输，通过服务器模块在原有的网络设备不需要更改配置的情况下，即可通过网络传输数据。

　　二、工作原理：

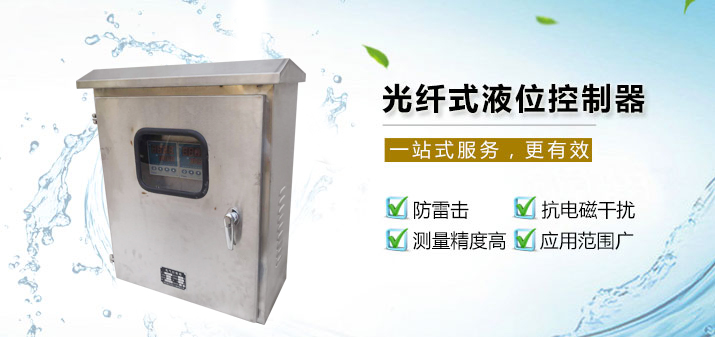

　　设备由液位采集发送箱和接收显示控制箱两部分组成：采集发送箱，安装于水池端，通过液位传感器将水池液位变化情况通过光纤转化模块成为TCP/IP网络接口数据，通过网线或者光纤将数据传输给接收箱，接收显示控制箱安装于水泵房或中央控制室，利用网络将接收的液位数据信号进行转换，可在接收箱上实时显示远处水池的实时液位，并可实现高低液位报警并对水泵，阀门等进行直接控制。

　　由于该传输方案常用在现场互联网络设备已有的情况下，增加的此部分设备运行不产生额外流量费用。

       三、控制箱主要参数：

　　1、电源：交流220V±10% 50HZ ;

　　2、环境温度：-25℃～+55℃(仪器部分);0℃～80℃(传感器)

　　3、相对湿度：5%-90%

　　四、传感器主要参数：

　　测量范围 ：0 ~ 300 m H2O、常用 : 2m、3m、4m、5m、10m

　　带数字显示表头投入式测量

　　信号输出：DC 4~20 m A、0~5 V、1~5 V、0~10 V

　　传输形式：电流输出为 二线制、电压输出为三线制

　　准 确 度：0.1级、0.25级、0.5级可选。

　　温度漂移：零点温漂 ：±0.01 %FS / ℃

　　满量程温漂 ：±0.02 %FS/℃

　　重 复 性：±0.15% FS

　　回 差：±0.15% FS

　　电源电压：DC 24V、电源电压范围：DC 12V~33V

　　过载能力：产品量程的 150%、即额定压力量程 的 1.5 倍

　　负载能力：电流型 ≤ 600Ω、 电压型 ≥ 100kΩ

　　环境温度：非防爆型 -10℃ ~70 ℃、防爆型 -20℃ ~ 40 ℃

　　相对湿度：5 % ~ 95% RH (25℃时)

　　大气压力：86 kPa ~ 106 kPa

　　绝缘电阻： ≥ 50 MΩ

　　绝缘强度：信号端子对外壳 AC / DC 500V

　　防护等级： I P 6 5

　　产品接线：电流、红1：电源正Vcc、黑 2 ：信号输出

　　电压、红 1：Vcc 、黄或绿、输出、黑：Gnd

　 五、产品特点：

　　1、光纤传输具有测量精度高、速度快、不受环境因素影响等特点，可适用于各种不同条件下复杂环境的水位测量。

　　2、 系统水位信息的采集、检测、传输均采用数字量信号和模拟量信号，真正做到防雷击、抗电磁干扰。

　　3、 系统支持RS-232，RS-485，RS-422多种异步通信协议，支持RS-232，RS-485，RS-422通信接口.兼容当前主流周边设备。

　　4、 液位传感器部分使用了太阳能电源，可以满足不具备供电条件的现场。

　　5、 安装工程量小，全电子结构设计，无任何机械部件、后期免维护。
