一、产品简介

　　DX2000 射频导纳物位开关是电容式物位开关的换代产品，解决了物料粘附问题，相比其它同类产品具有更高的系统稳定性。即使在极端恶劣的现场条件下，也能可靠工作，而不受挂料、温度、压力、材料密度、湿度、甚至物料化学特性变化的影响。

二、产品特点

　　1. 通用性强：广泛应用于各种物料的检测，飞灰、颗粒、粉体、液体、粘稠、导电、不导电的物料均可;

　　可以满足不同的温度、压力的测量要求，最高温度可达800℃，最高压力可达5MPA;可用于腐蚀、冲

　　击等恶劣场所。

　　2. 抗粘附性：独特的电路设计和传感器结构，使测量对探头上的物料忽略不计并自动校正，无需定期清

　　洁，避免误测量、误信号。(防挂料)

　　3. 免维护：测量过程无可动部件，不存在机械部件损坏情况，无需维护。

　　4. 功能强大：输出触点容量大，并有状态指示灯显示工作，0.30 秒延时可消除物料波动的影响。

　　5. 抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫、搅拌、对测量的影响。

　　6. 断电保护：常开或常闭(可现场切换)。

　　7. 准确可靠：测量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命强。

三、技术参数

　　2. 延时： 0~30〞秒连续可调

　　3. 电源： 220VAC 或,24VDC

　　4. 感应度： 0.5pF

　　5. 物料温度： -184℃至380℃

　　6. 电路耐温： -40 ℃至80℃

　　7. 失电保护： 高低模式,现场可调

　　8. 外壳： IP65, 重型铸铝外壳

四、接线图

　　

　　调试方法：在探头没有接触到物料时调节，注意安全!

　　1.F 细调正中不动，C 粗调先顺时针调到灯亮“绿”色，再逆时针调到灯刚好“由绿变红”;

　　2.C 粗调不动，F 细调顺时针调到灯刚好“由红变绿”后逆时针调到灯刚好“由绿变红”再继续逆时针调

　　节0.2 格到2 格。(根据物料特性);

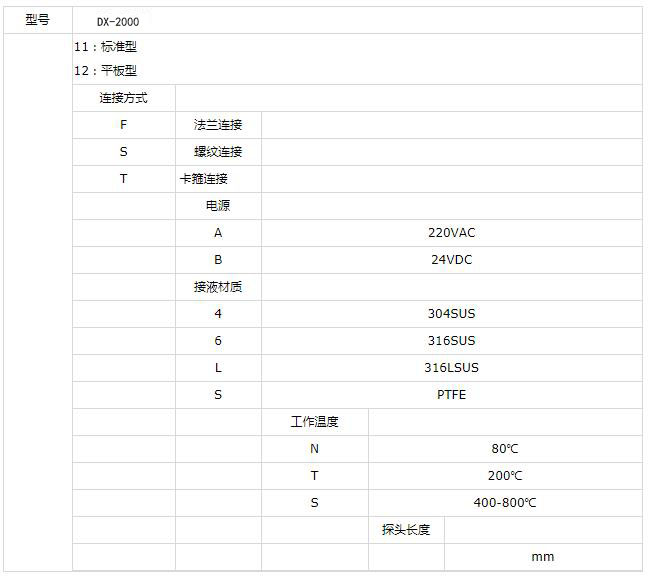

五、选型指南
