西安鼎兴自控工程有限公司推荐：无线水位控制器系统工作原理！

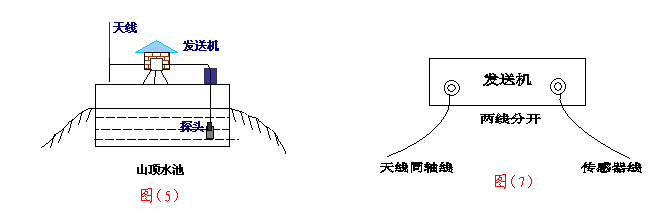

无线遥控水位控制仪，主要是为远距离的水塔、山顶水池水位监测而设计的智能仪表，它不但可监视水位的变化，同时还可以自动控制水泵的启停。本机共分三大部分，即水深传感器、发送机与接收机（如图1），发送机装设在水塔内，接收机装在控制中心，传感器投入水中，其输出电压与水深成正比，水位越高，其输出电压越大，在时序电路的控制下，将其水深信号通过发射天线传输到控制中心的接收机，接收机在程序的控制下将水位数据显示出来，并且根据设定的水位上下限值及水位报警值， 控制水泵的开启，及时发出超限报警信号。

无线水位自动控制系统（无线液位控制器）有水位检测器、水泵控制器、水位检测装置（上下限浮球或投入式水位传感器）组成。

水位检测器通过双绞线与浮球开关相连接，水位检测器可以实时监测水位信号。当水位达到下水位时，下浮球会输出闭合信号，水位监测器内置的51单片机引脚监测到闭合信号后，会在10S内自动编写一条控制水泵开启的短信命令并发送至水泵控制器。水泵控制器接收到控制水泵开启的短信命令后，10S内自动读取删除短信，通过51单片机引脚输出一个高电平，水泵控制器内置的继电器吸合输出一个持续的闭合信号，从而达到控制水泵的启动，同时发送一条控制水泵启动成功信息给水位监测器。同理当水位达到上水位时，水泵控制器的内置继电器断开并输出一个持续的断开信号，然后控制水泵停止，同时发送一条控制水泵停止成功信息给水位监测器。

如遇水泵房停电的情况，水位监测器收不到水泵动作的状态反馈，此时水位监测器会自动编写一条报警短信发送到责任人。当浮球出现问题时，上下限浮球会同时接通，水位检测器引脚检测到2个闭合信号，会发送“上下限浮球同时接通”的报警短信给责任人。

如遇特殊情况需要临时开泵，责任人发送“控制电器全开”短信至水泵控制器，水泵控制器会自动启动，启动完成后会反馈已经控制成功的短信给责任人。同理需要临时关泵，责任人发送“控制电器全关”即可。如想只当当前水泵开启的状态，需发送查询指令“查询工作状态”的短信至水泵控制器，水泵控制器会自动检测接触器状态，并发回当前的水泵的工作状态至责任人。
