供水管道确定排气阀的安装位置
发布:dxwk | 发布时间: 2012年10月29日工程选用复合式排气阀进行水锤防护，要求输水管任何节点的负压不得超过2mH2O，确定排气阀安装位置的分析计算过程如下。
首先对未安装复合式排气阀的输水管进行停泵水锤计算，当某一节点相对压强≤-2 mH2O时，停止计算，输出该节点编号，然后将该节点按照有复合式排气阀的边界条件重新进行计算，找出下一个相对压强≤-2 mH2O的节点，直至输水管全线负压不超过2 mH2O。

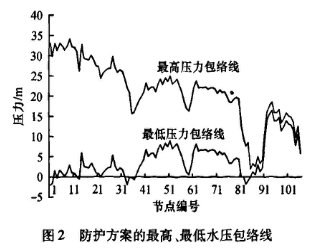

在节点设置复合式排气阀后，系统发生停泵水锤时输水管最高、最低压力见表2，最高、最低压力包络线见图2。
与不采取防护措施相比，安装复合式排气阀后，缓闭阀边界最高压力由74.18 mH2O下降至33.09 mH2O，最低压力由汽化压力上升到-1.92mH2O，管路最高压力由75.47 mH2O下降至34.59mH2O，最低压力由汽化压力上升到-1.84mH2O。
去排气阀的产品出看看：http://www.dxwk.com/Product/famen/paiqifa/
